KCT8528H 是一款工作頻段為 5.15-5.85GHz 的高集成射頻前端模組。此產品集成了 IEEE 802.11 a/n/ac WLAN 系統所需的關鍵射頻功能，如高效高線性功率放大器 (PA)、包含旁路濾波器 (BP) 的低噪聲放大器 (LNA) 、LO抑制和諧波濾波器。并且內置直流電壓功率檢測等功能，是一款優秀的 Wi-Fi 5 射頻前端器件
PA / LNA+BP / SW 全集成的 802.11ac 射頻前端模組
完整的輸入輸出端匹配方案
內置直流電壓功率檢測
所有引腳通過 ESD 靜電防護標準
極簡的外部電路匹配方案
3mm*5mm 小封裝
通過 ROHS 和 REACH 環保認證

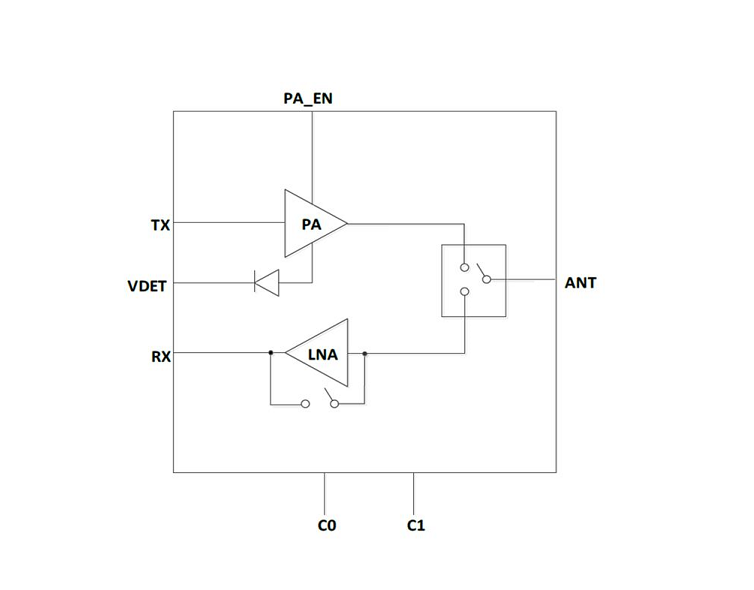

Integrated high performance 5GHz PA, LNA with bypass, and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 32dB at 5V
Receive gain: 16dB at 5V
Noise Figure: 1.7dB at 5V
Output power: +23.5dBm @ DEVM=-35dB, VHT80/MCS9, 5V
+25dBm @ DEVM=-30dB, HT20/MCS7, 5V
ESD protection circuitry on all PINs
Minimal external components required

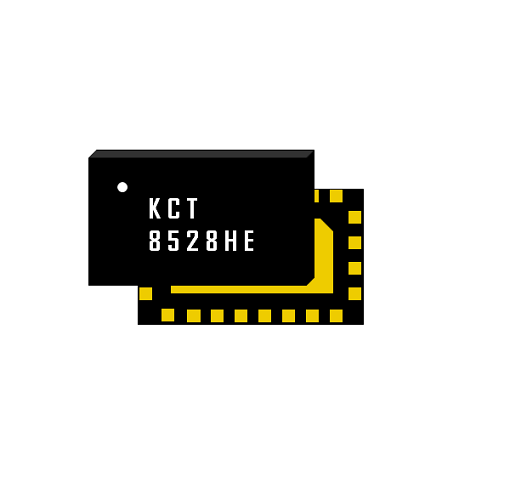

Small package: QFN 24-pin, 3×5×0.75mm
MSL3, 260 oC per JEDEC J-STD-020
ROHS and REACH Compliant
