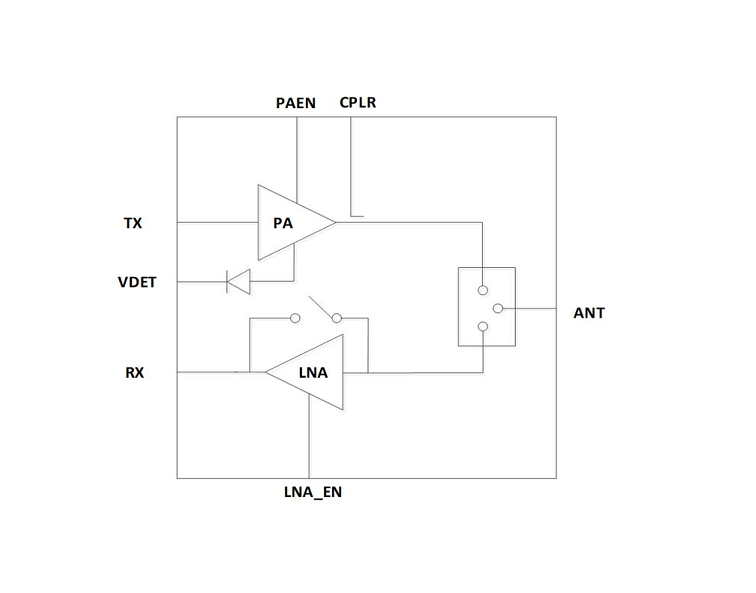

KCT8571HE是一款工作頻段為 5.15-5.85GHz 的高集成射頻前端模組。此產品集成了IEEE 802.11 a/n/ac/ax WLAN系統所需的關鍵射頻功能，如高效高線性功率放大器(PA)、包含旁路濾波器（BP）的低噪聲放大器(LNA) 、LO抑制和諧波濾波器，并且內置直流電壓功率檢測以及耦合端射頻功率檢測。KCT8571HE是一款優秀的 WLAN WIFI 6 射頻前端器件
PA / LNA+BP / SW 全集成的 802.11ax 射頻前端模組
完整的輸入輸出端匹配方案
內置直流電壓功率檢測和定向耦合器
所有引腳通過 ESD 靜電防護標準
極簡的外部電路匹配方案
3mm*3mm 超小封裝
通過 ROHS 和 REACH 環保認證
Integrated high performance 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 30dB at 3.3V
Receive gain: 16.5dB at 3.3V
Noise Figure: 1.7dB at 3.3V
Output power: +15.5dBm @ -43dB DEVM, HE160/MCS11, 3.3V
+17.5dBm @ -40dB DEVM, HE160/MCS11, 3.3V
+19dBm @ -35dB DEVM, VHT80/MCS9, 3.3V
+20dBm @ -30dB DEVM, HT20/MCS7, 3.3V
ESD protection circuitry on all PINs
Minimal external components required
Small package: QFN-16L, 3mm x 3mm x0.55mm
MSL3, 260 oC per JEDEC J-STD-020
RoHS and REACH compliant
